技术架构

在贡献代码前，您可能需要了解 BeeFog 的架构。总体架构在第一章简介中有介绍， 这里会详述控制中心 QueenBee 的系统架构。

QueenBee 技术架构

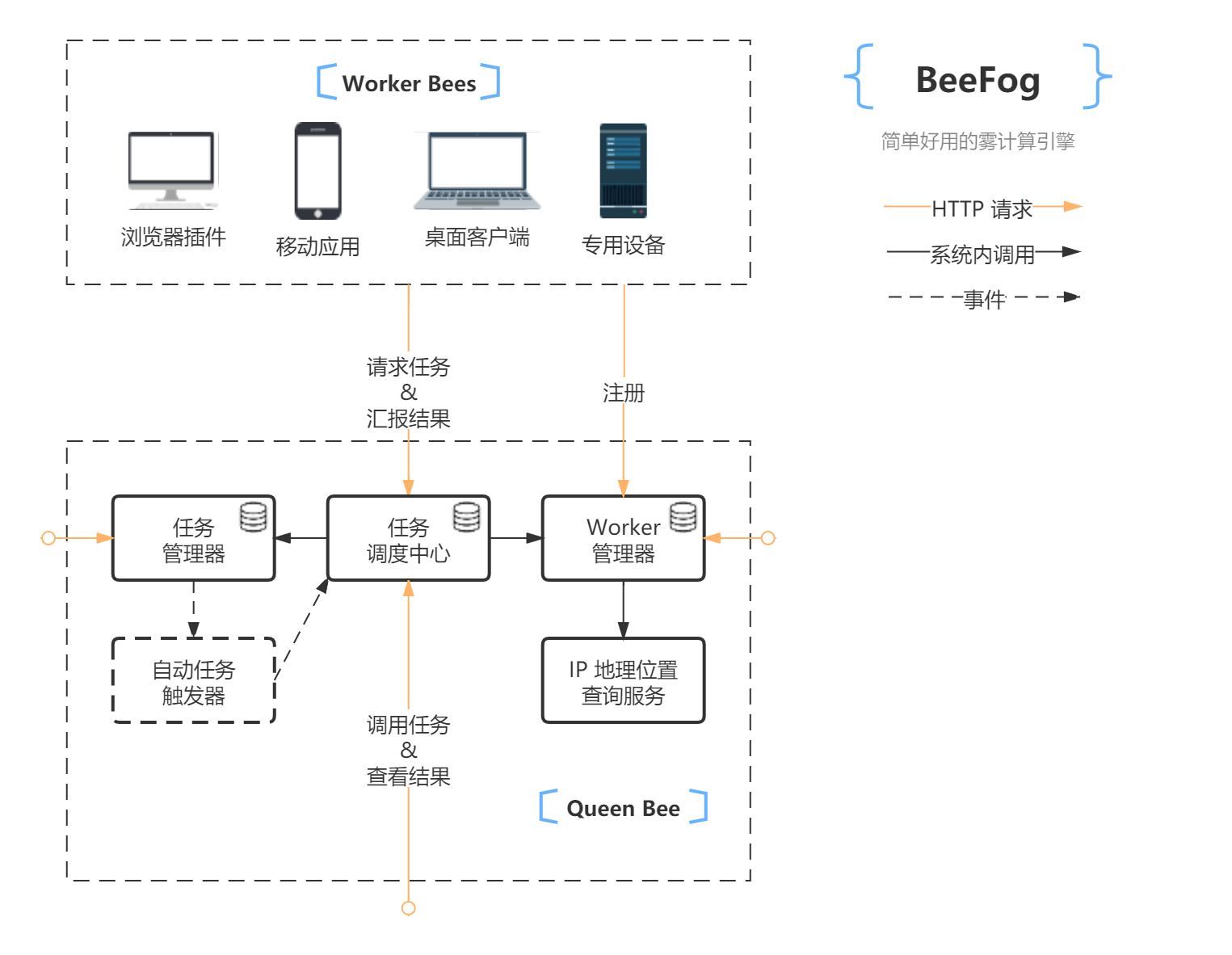

BeeFog 的系统模块架构如下图所示，其中方块为模块，连线为模块间调用关系。

工作节点 [ Worker Bees ]

• BeeFog 的工作节点可以部署在服务器，PC或手机等各种设备之上。
• 有的独立 Worker 单纯的只完成 BeeFog 的工作。在 PC 和移动设备上，大多是集成 Worker SDK 的 APP，在用户使用时就可以进行工作。
• 工作节点的行为是完全主动的，在自己有空闲时，会向控制中心请求任务。
• 在完成任务后，会将结果状态报告给控制中心。报告时也可能根据任务配置携带结果数据。
• 任务执行会有时间限制，在超时后，控制器会将任务分给别的节点执行，不再接收此次任务的结果报告。

控制中心 [ Queen Bee ]

控制中心被分为多个模块。模块之间通过接口暴露的函数调用。有几个模块会开放 REST API 供用户使用。

工作设备管理器 ( Worker Manager )

1. 提供工作设备注册接口。工作设备每次上线通过提供 节点组 Code 在管理器注册，换取 Token 用以后续其他请求的认证。
2. 管理器可以通过 Token 辨识来源设备并记录所有设备的状态。
3. 提供查看工作设备汇总状况的 REST API 供用户使用。

任务定义管理器 ( Job Manager )

1. 存储和管理任务定义
2. 提供查询、新增、修改和删除任务定义的 REST API 供用户使用。

任务调度中心 ( Job Dispatcher )

1. 提供调用任务和查看实例状态的 REST API 供用户使用。
2. 提供调用任务的接口供系统内部使用。
3. 工作设备请求任务和汇报任务结果的接口。
4. 任务每次被调用，都会产生一个运行实例(Run)。调度中心负责维护并保存实例整个生命周期的状态。
5. 任务在被调用后，未被分配给工作设备前，存储在一个任务池中。调度中心还要负责任务分配的匹配检验与优先逻辑。
6. 任务在工作设备完成并报告后，可能还有需要在调度中心执行的步骤，比如发送通知等。

自动任务触发器 ( Automation Trigger )

任务除了使用接口直接调用，还可以预设一定的规则去触发，比如定时触发或根据云端的一个文件状态去触发等等。本模块管理触发规则并实施触发。

1. 监听任务定义中新增或修改了触发器的事件，在服务中维护触发器。
2. 实施自动触发任务。
3. 任务触发器如果想要支持分布式部署，开发难度极高，所以本模块为独立部署的一个单例服务。

基础设施

我们使用了以下基础设施：

• Mysql 用以数据存储
• Redis 用以缓存
• NSQ 用以事件发布和监听
